500kva Generadores eléctricos insonorizadas para Chile, soundproof electrical Generator
| MODEL | CCW-500T5 |
| Stand-by power@50Hz | 440KW | 550KVA |
| Prime power@50Hz | 400KW | 500KVA |
| Rated Speed | 1500rpm |
| Available Voltages | 380/220V, 400/230V, 415/240V, 440/254V 220/127V. etc. |
| Rated at power factor | 0.8 |
| General Engine Data |
| Manufacture | | CCEC CUMMINS |
| Model | | KTA19-G3A |
| Number Of Cylinders | | L6 |
| Bore×Stroke | mm | 159X159 |
| Displacement | l | 19 |
| Compression Ratio | | 13.9:1 |
| Governor Type | | Electronic |
| Air Intake Way | | Turbocharged & Aftercooled |
| Exhause System |
| Maximum Back Pressure | kpa | 10 |
| Standard Exhaust Pipe Diameter | mm | 127 |
| Electrical System |
| Cranking Motor (Heavy Duty, Positive Engagement) | | 24V |
| Battery Charging System, Negative Ground | A | 35 |
| Lubrication system |
| Oil Pan Capacity - High / Low | L | 38/32 |
| Maximum Oil Temperature | ℃ | 121 |
| Cooling System |
| Coolant Capacity (engine only) | l | 30.3 |
| Standard Thermostat Range | ℃ | 82～93 |
| Maximum Top Tank Temperature For Standby/Prime Power | ℃ | 104/100 |
| Genset Frequence＆Egine Speed | | 50Hz 1500 RPM |
| Operating Model | | Prime | Standby |
| Gross Engine Power Output | kwm | 448 | 504 |
| Fuel Consumption | 100% | kg/h | 90.95 | 102.85 |
| 75% | kg/h | 69.7 | N.A |
| 50% | kg/h | 48.45 | N.A |
| 25% | kg/h | 25.5 | N.A |
| 0% | kg/h | N.A | N.A |
| Alternator Data |
| Manufacture | | | | | | Stamford Newage |
| Model | | | | | | HCI544C |
| Design | | | | | | Brushless,Single bearing, Revolving Field |
| Stator | | | | | | 2/3 pinch |
| Poles | num | 4 |
| Winding Conections (standard) | | Star |
| Insulation System | | Class H |
| Enclosure (according IEC-34-5) | | IP23 |
| Exciter System | | Self-excited, Brushless |
| Voltage Regulator | | A.V.R. (Electronic) |
| Coupling | | Flexible Disc |
| Coating Type | | Standard (Vacuum Impregnation) |
| Alternator Cooling | | Direct drive centrifugal blower fan |
| WAC aveform Total Harmonic Distortion | | No load < 1.5%. Non distorting balanced linear load < 5% |
| Telephone Influence Factor (TIF) | | <50 per NEMA MG1-22.43 |
| Telephone Harmonic Factor (THF) | | <2% |
EQUIPAMIENTO DE SERIE
* Los motores a estrenar y original de Cummins, Perkins, Volvo Penta, Mitsubishi, etc
* Alternadores sin cepillo a estrenar y original de Leroy Somer, Stamford, maratón, etc
* Auto de inicio / parada de los paneles de control digitales de Aguas Profundas, Woodward, Deif, ComAp etc
* Juegos de herramientas estándar y el sistema completo del manual de manejo
* Grupos electrógenos insonorizados potentes, fiables y económicos
* Durabilidad y bajo nivel de ruido
* Fácil de servicio y mantenimiento
* Diseño compacto y bajo peso
Alto rendimiento
* Amortiguador de goma y materiales flexibles instalados pueden reducir en gran medida las vibraciones
* Tipo industrial combinado silenciador reduce con eficacia el ruido del generador
* La estación de energía del generador realiza mediante la toma de aire de múltiples vías de escape y
* Tanque de combustible montado 8 horas base asegura usuario para operar la planta de energía más fácil y más conveniente
Insonorización construcción generador recinto
* Recubrimiento de resina en polvo
* Zincado y corrosión resistió.
* Aspecto elegante y de calidad confiable
* Cerraduras de acero inoxidable y bisagras
* Genset incombustible, resistente a la intemperie generador, grupo generador a prueba de polvo
* Alta calidad de aislamiento acústico
* Oreja de elevación en la parte superior (central o cuatro esquinas o en ambos)
* Bolsillo Forlift para opcional
mantenimiento
* Tapón de agua (en la parte superior de la cubierta)
* Giratorio, desmontar y puertas con cerradura en ambos lados dos
* Llenado de aceite (en el lado de la cubierta)
* Luces de trabajo en el interior del recinto.
Seguridad y Vigilancia
* Es evidente que la visualización del panel de control a través de la ventana transparente
* Botón de parada de emergencia exterior Montado
Ventilador * Protegida así enfriamiento y la batería
* Montado indicador de aceite visual
* Totalmente protegido aislamiento térmico del sistema de escape de humo en el interior
|
|

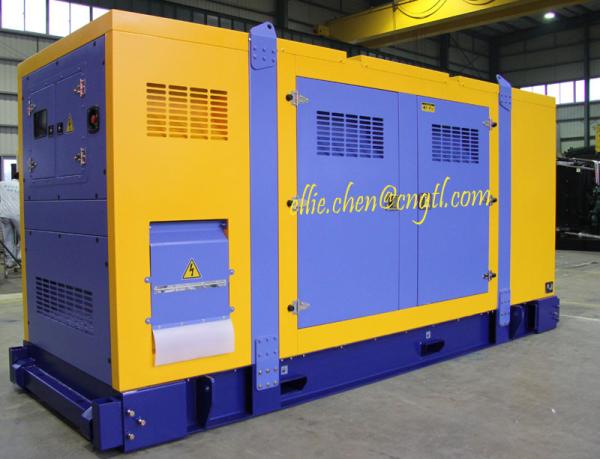

500kva Generadores eléctricos insonorizadas para Chile, soundproof electrical Generator Images
|
